一、概述
ZN63NS)-12型戶內高壓真空斷路器，系三相交流50Hz額定電壓為12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。適用于要求在額定工作電流下的頻繁操作，或多交開斷短路電流的場所。
該斷路器采用操動機構與斷路器本體一體式設計，即可做為固定安裝單元，也可配有專用推進機構，組成手車單元作用。

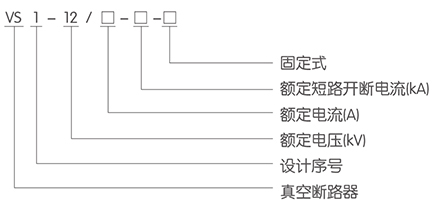

二、型號及其含義
三、適用環境
空氣溫度:上限+40℃。下限-15℃;
海撥高度:≤1000m(若需增高海拔，則額定絕緣水平相應提高);
地震強度:不超過8度;
相對濕度:日平均值不大于95%，月平均值不大于90%
安裝場所:無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
四、主要技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
KV
|
12
|
|
額定頻率
|
Hz
|
50
|
|
額定絕緣水平
|
1m in工頻耐壓
|
KA
|
對地/相間42/48
|
|
額定絕緣水平
|
雷電沖擊耐壓（峰值)
|
KA
|
對地/相間75/85
|
|
額定短路開斷電流
|
KA
|
20
|
25
|
31.5
|
40
|
|
額定電流
|
A
|
630
|
630
|
1250
|
1600
|
1250
|
1600
|
|
額定電流
|
A
|
1250
|
1250
|
2000
|
2500
|
2000
|
2500
|
|
額定短時耐受電流（有效值)
|
KA
|
20
|
25
|
31.5
|
40
|
|
額定峰值耐受電流(峰值)
|
KA
|
50
|
63
|
80
|
100
|
|
額定短路關合電流（峰值）
|
KA
|
50
|
63
|
80
|
100
|
|
額定短路電流持續時間
|
S
|
4
|
|
機械壽命
|
次
|
20000
|
|
二次回路工頻耐受電壓(1m in)
|
V
|
2000
|
|
額定操作順序
|
|
|
分-t-合分-t1-合分
|

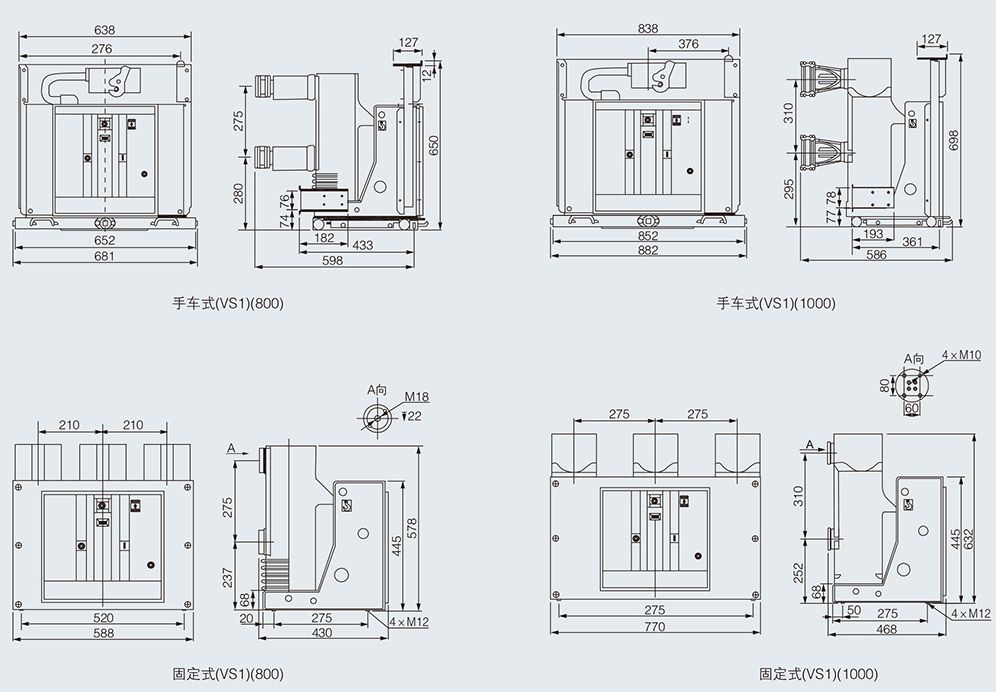

五、外形及安裝尺寸
